ROEMHELDの新しいブロックシリンダSは、その名の通り「強力」で、特にパンチングなどの成形技術に最適です。非常に頑丈でコンパクトなこのシリンダーは、実績のあるROEMHELDブロックシリンダーをさらに改良したものです。油圧による複動式で、高い推力を必要とするあらゆる直線運動に汎用的に使用できます。ブロックシリンダーSは、高い機械的、熱的負荷に耐えることができ、最高500 barの作動圧および最高200℃の作動温度に適しています。ご要望に応じて、250℃までの仕様も可能です。

ブロックシリンダーSは、高負荷および側圧を吸収

ブロックシリンダーSは、特に高負荷や側圧が予想される用途でその強みを発揮します。例えば、パンチ、プレス、トリミング、曲げ加工、スタンピングマシン、接合および圧入装置などです。すべての設計には、可動部品間の側圧を吸収するピストンおよびロッドガイドリングが装備されています。また、ピストンとシリンダーハウジングの金属同士の直接接触を防ぎ、機械的な摩耗を最小限に抑えます。打ち抜きでは、非常に高い負荷がかかるため、このような用途ではブロックシリンダーSの動作圧力を250バールに制限する必要があります。

多くの用途に利用可能

数多くのバリエーションとコンパクトなサイズにより、ブロックシリンダSは幅広い用途に使用できます。例えば、コアプーラやスライダを金型製造で使用できます。また、高い負荷容量により、サイクルタイムが非常に短い全自動生産システムにも使用できます。オプションとして位置監視用に、非接触ストロークエンドセンサーが装備出来ます。

5種類の設計：ピストン径、ストローク、異なるシールシステム

ピストン直径32～80mmの5サイズ、ストローク長25～100mmの4サイズをご用意しています。 必要に応じて、ブッシュを使用することで、標準ストロークを5～29mm短縮することができます。 ピストンには、内部または外部ネジ付きのタイプがあります。

用途に応じて、5種類のシールシステムが利用可能です。異なるシール素材を組み合わせることで、シールシステムはそれぞれの使用圧力、使用温度、作動油に最適に適応します。これにより、低速時でもピストンが常にスムーズに動き、スティックスリップ現象が発生しません。

高負荷容量、汚れ防止、多種の接続

高い機械的および耐熱要求を満たすため、ブロックシリンダーSのネジブッシュ、シリンダーハウジング、およびピストン内部ストッパーは補強されています。 漏れを最小限に抑えるロッドシールにより、クリーンな運転が保証されます。 新設計のダストワイパーは、粗いダストや切屑の侵入を防ぎます。 ダストワイパーは、シールリップを保護するために、十分に埋め込まれています。

ブロックシリンダーは、さまざまな方法で固定することができます。この目的のために、幅広い側面、ロッド側、底面に穴が用意されています。また、パイプやフランジによる油圧接続用のオプションも幅広く用意されており、いずれも高流量に対応する余裕のある直径となっています。

荷重図表で正しいモデルを選択

正しいモデルの選択は、明確な図表によって容易になります。この図表は、想定されるすべての運転条件におけるそれぞれの荷重限界をお客様に示しています。ピストンストローク関数としての許容荷重、固定質量に対する許容ピストン速度、およびそれぞれの用途に適したシール組み合わせが一目で分かります。

ROEMHELDについて：

航空機、自動車、工作機械、スマートフォン用ケースなど、ROEMHELDグループの技術と製品は、60年以上にわたり、数多くの工業製品やエンドユーザー向けの商品の製造に使用されてきました。

ワークや成形技術、プラスチック加工における金型用の効率的なクランプ技術ソリューションは、当社の増え続ける製品ポートフォリオの中核を成しています。さらに、組立・ハンドリング技術、駆動技術、風力エネルギーシステムのローター用ロック機構用のコンポーネントやシステムも取り扱っています。

ROEMHELDグループは、約20,000点の幅広いカタログ製品に加え、カスタマイズソリューションの開発と実現にも専門的に取り組んでおり、現在では高品質な製品を提供するマーケットリーダーの1社として国際的に高い評価を得ています。

伝統に支えられた革新：ROEMHELDは1707年にフリードリヒスヒュッテの鋳造所として設立され、その鋳造所は現在もROEMHELDグループに属し、ドイツで最も古い現役の工業会社の一つとなっています。

オーナー経営の同グループは、ラウバッハ、ヴィルンズドルフ、オーストリアのランクヴァイルの3拠点で約560人の従業員を雇用しており、50カ国以上にサービスおよび販売組織を展開しています。 ROEMHELDグループは、機械分野をはじめ、自動車、航空、農業などの産業分野のお客様を顧客に持ち、年間売上高は1億ユーロを超えています。

画像1:

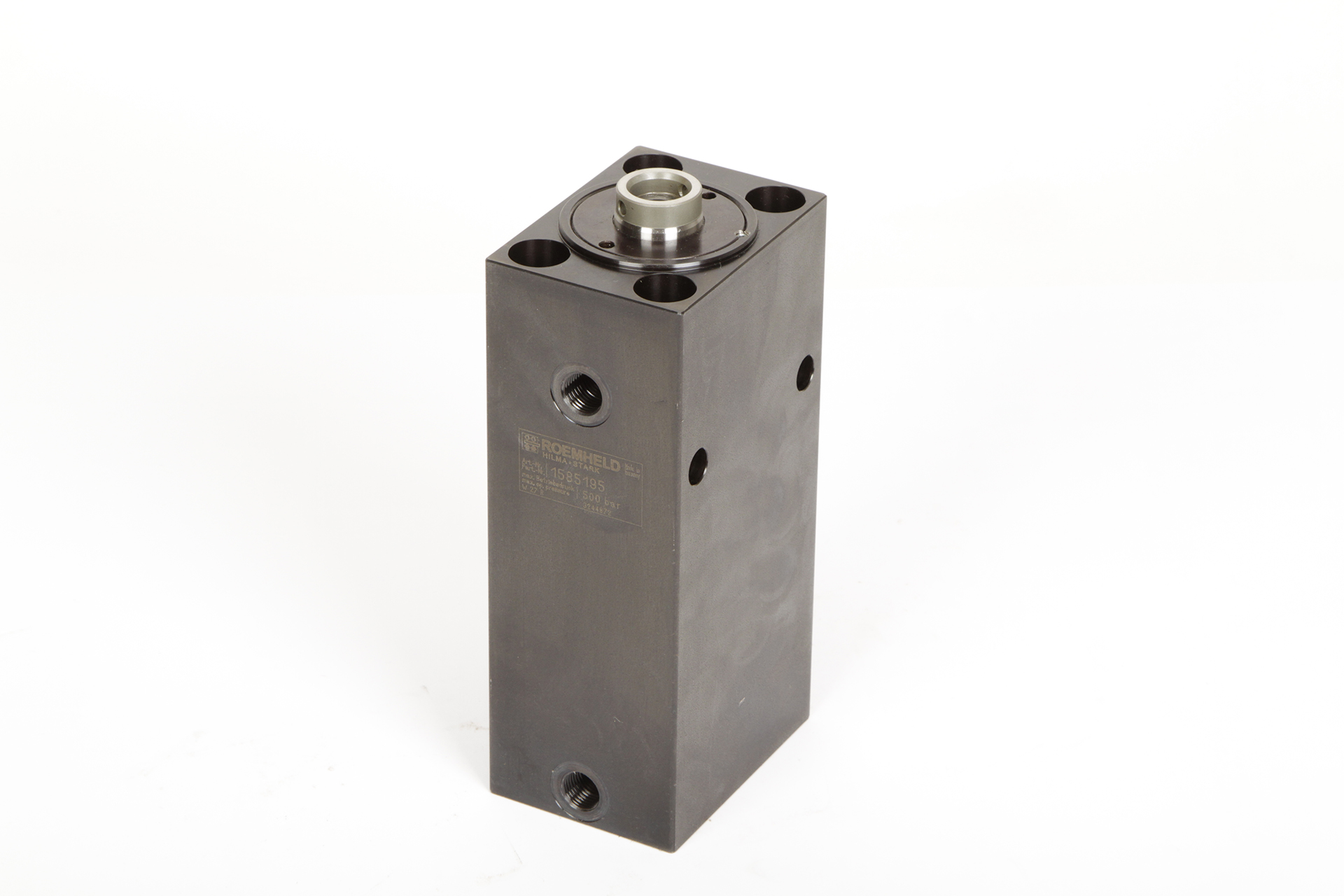

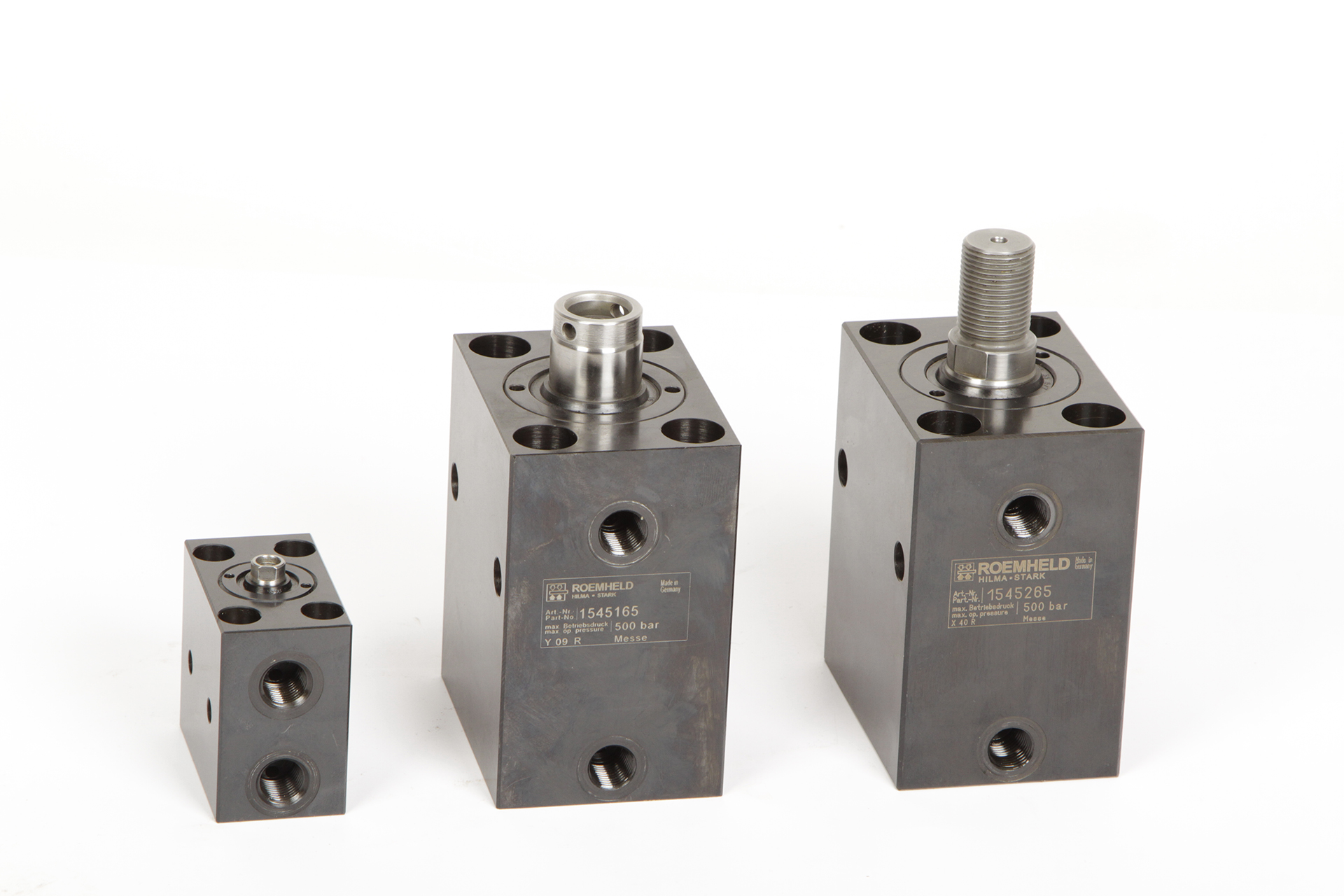

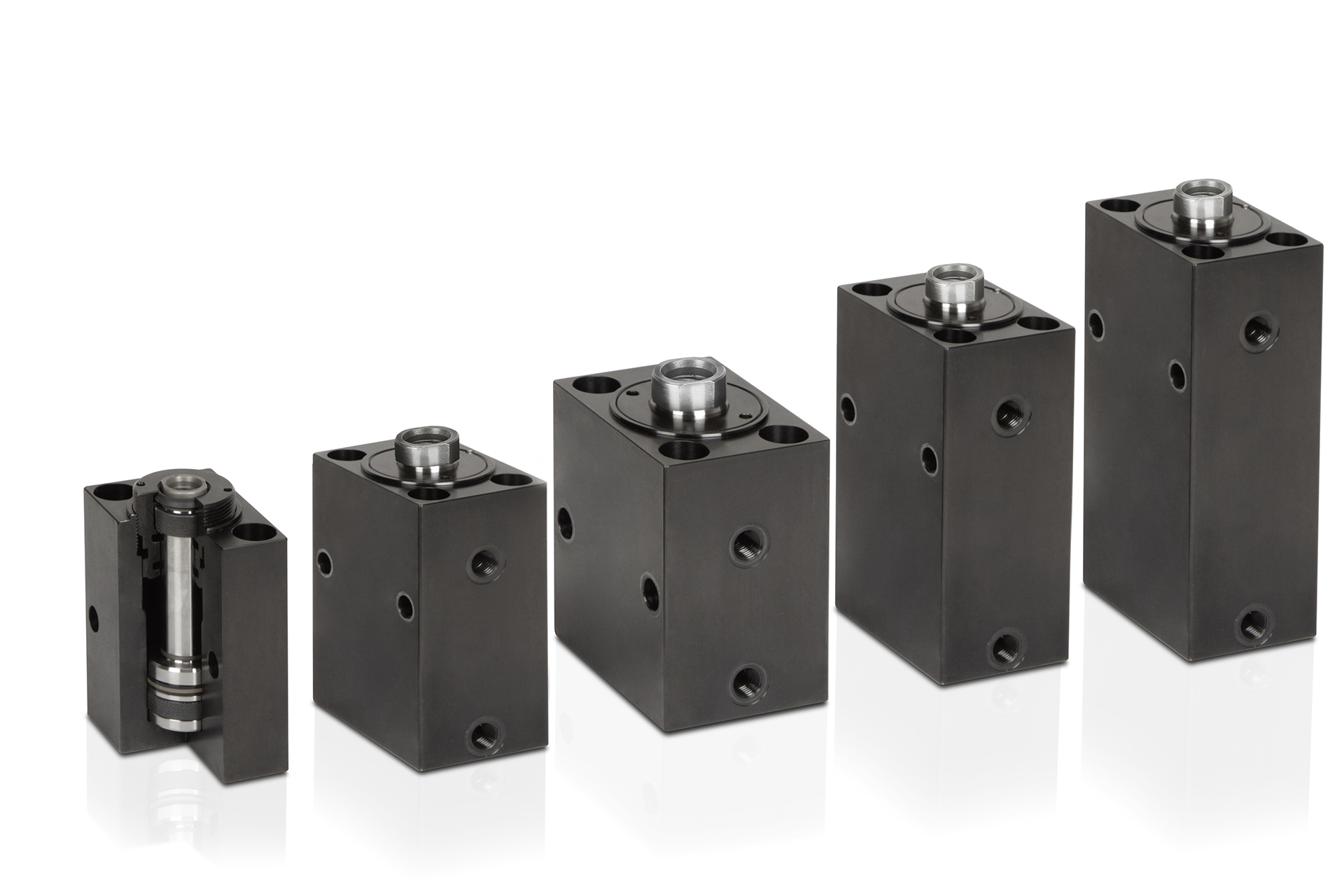

ブロックシリンダーSは、ピストン径32～80mmの5サイズ、ストローク長25～100mmの4種類、5種類のシールシステムを用意しています。（写真：ROEMHELD）。

画像2:

正しいモデルの選択は、想定されるすべての使用条件におけるそれぞれの負荷限界を明確に示す一連のグラフによって容易になっています。（写真：ROEMHELD）。
